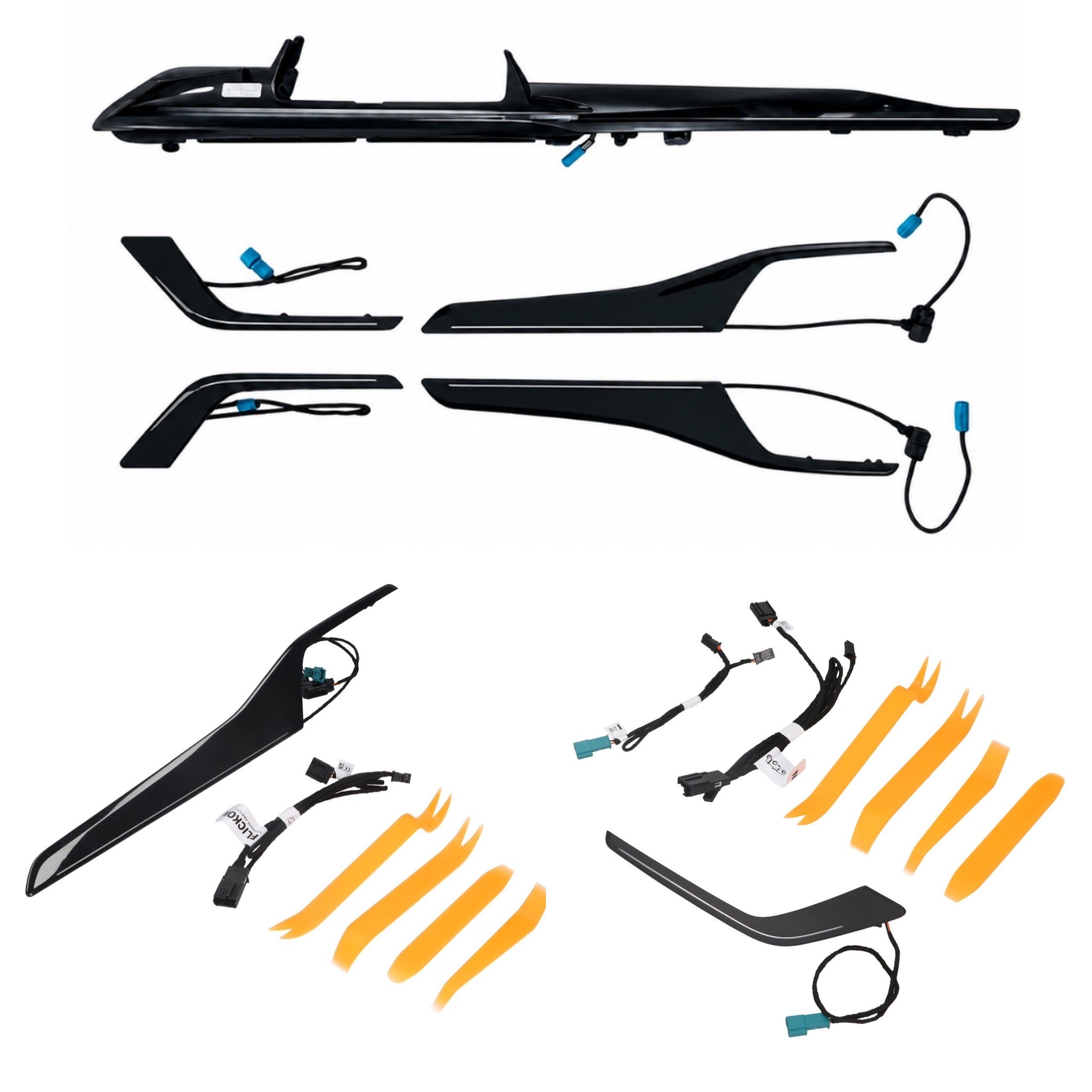

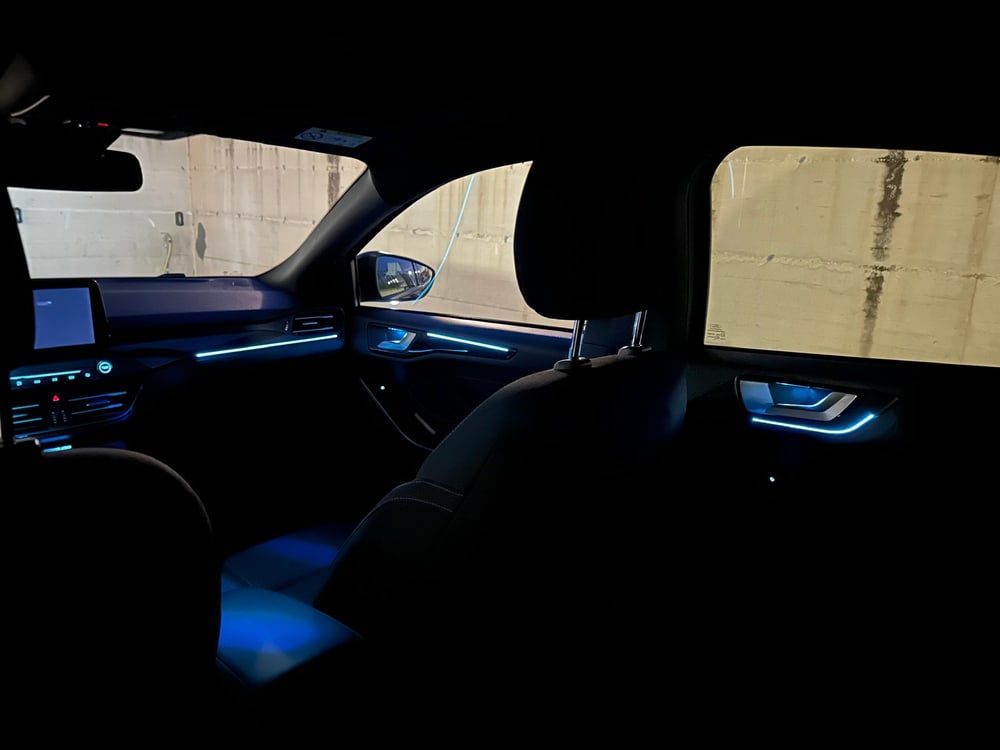

Ford Focus MK4/4.5 - OEM+ Pakiet Wszstkich Paneli Dekoracyjnych Ambient LED

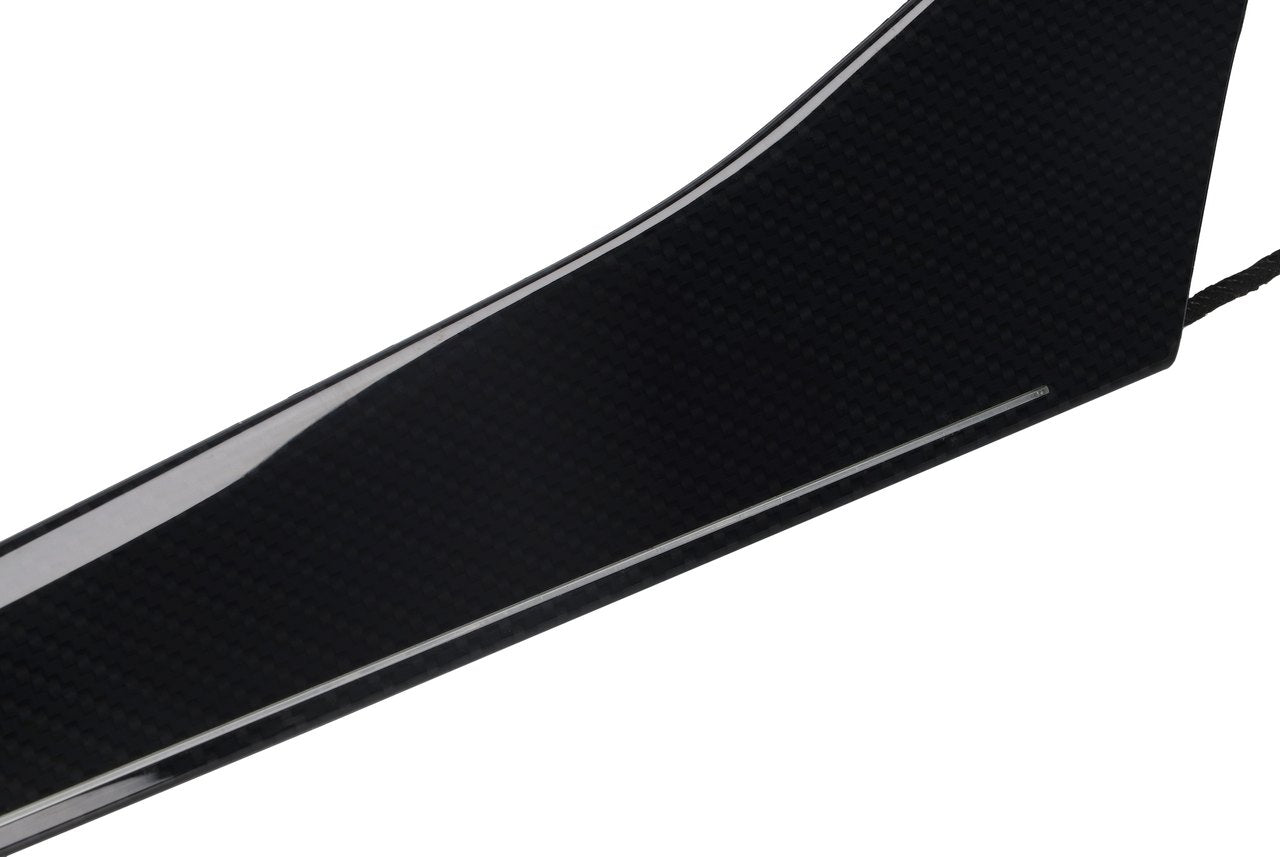

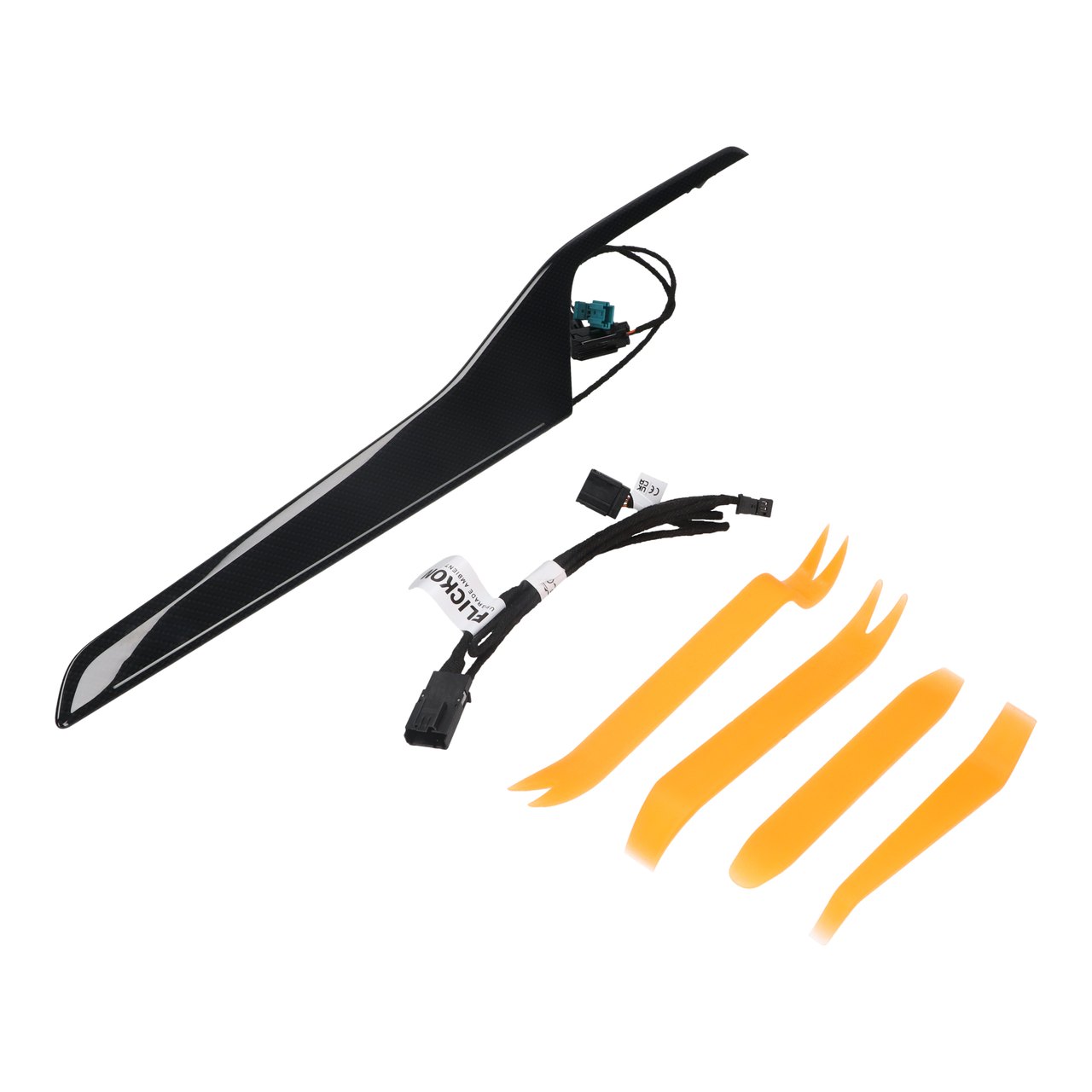

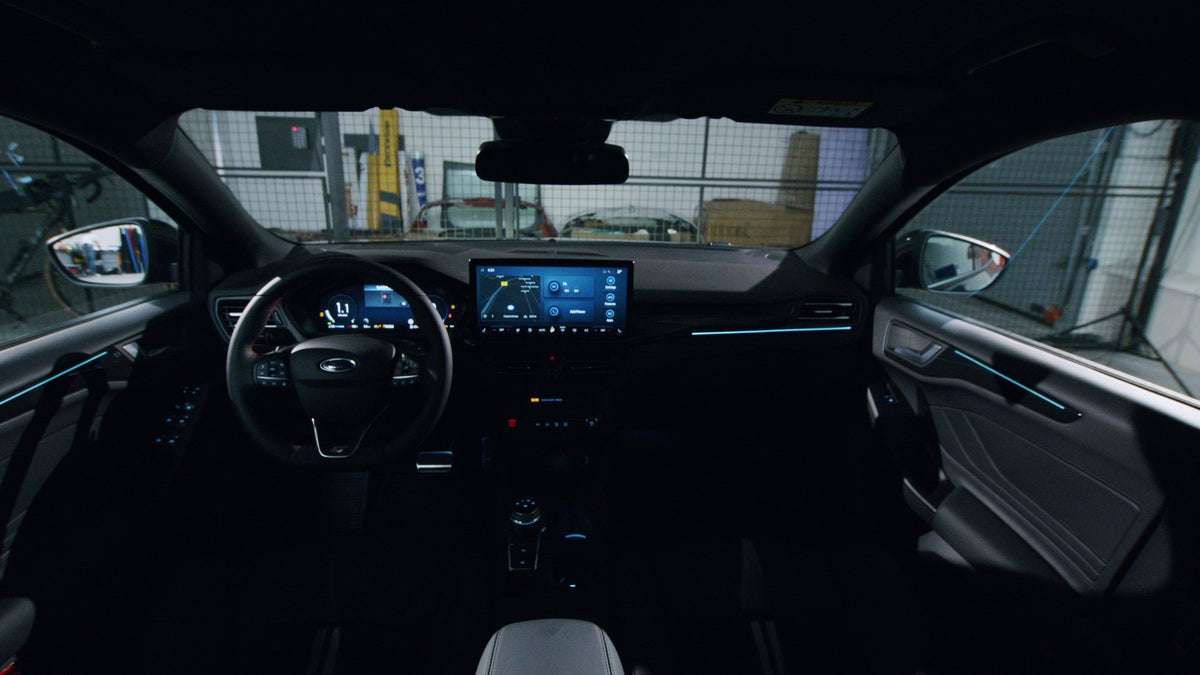

Dekor deski rozdzielczej

1. Zdejmij oryginalny dekor deski

   Ostrożnie wypnij oryginalny dekor, korzystając z narzędzi do demontażu.

2. Podłącz dedykowaną wiązkę

   Podłącz dołączony 4-pinowy adapter Plug & Play przy złączu iluminacji przycisku awaryjnych pod ekranem.

3. Poprowadź i podłącz przewody

   Poprowadź wiązkę za dekorem i podłącz oświetlenie. Zabezpiecz przewód przed montażem.

4. Sprawdź i zamontuj dekor

   Sprawdź działanie Ice Blue, zanim zatrzaśniesz dekor na miejscu.

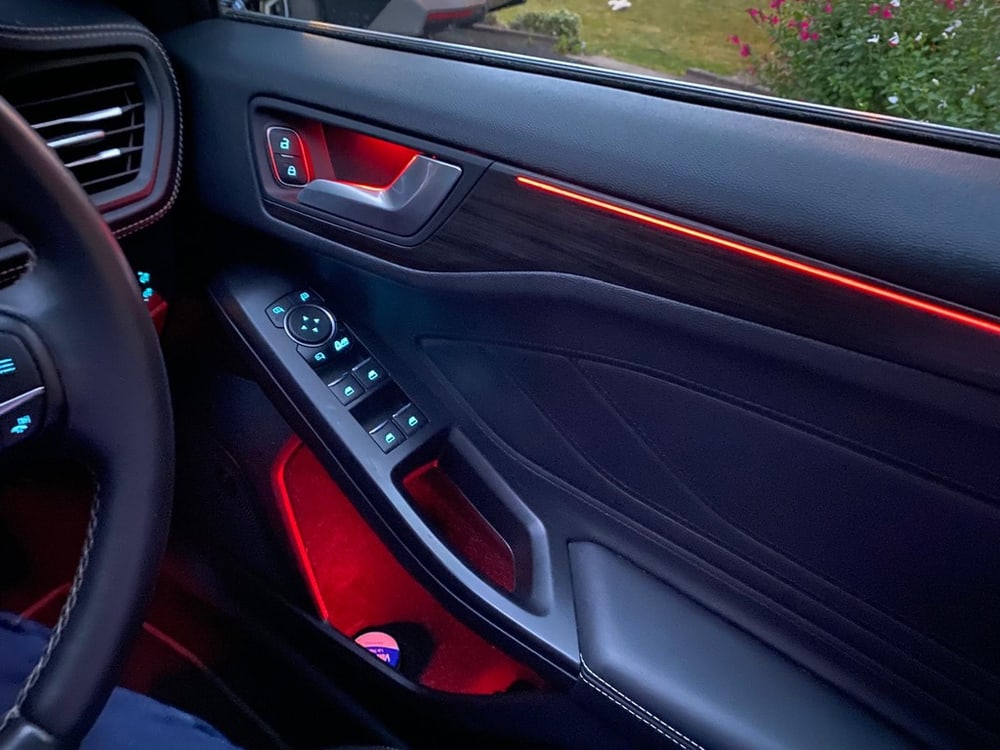

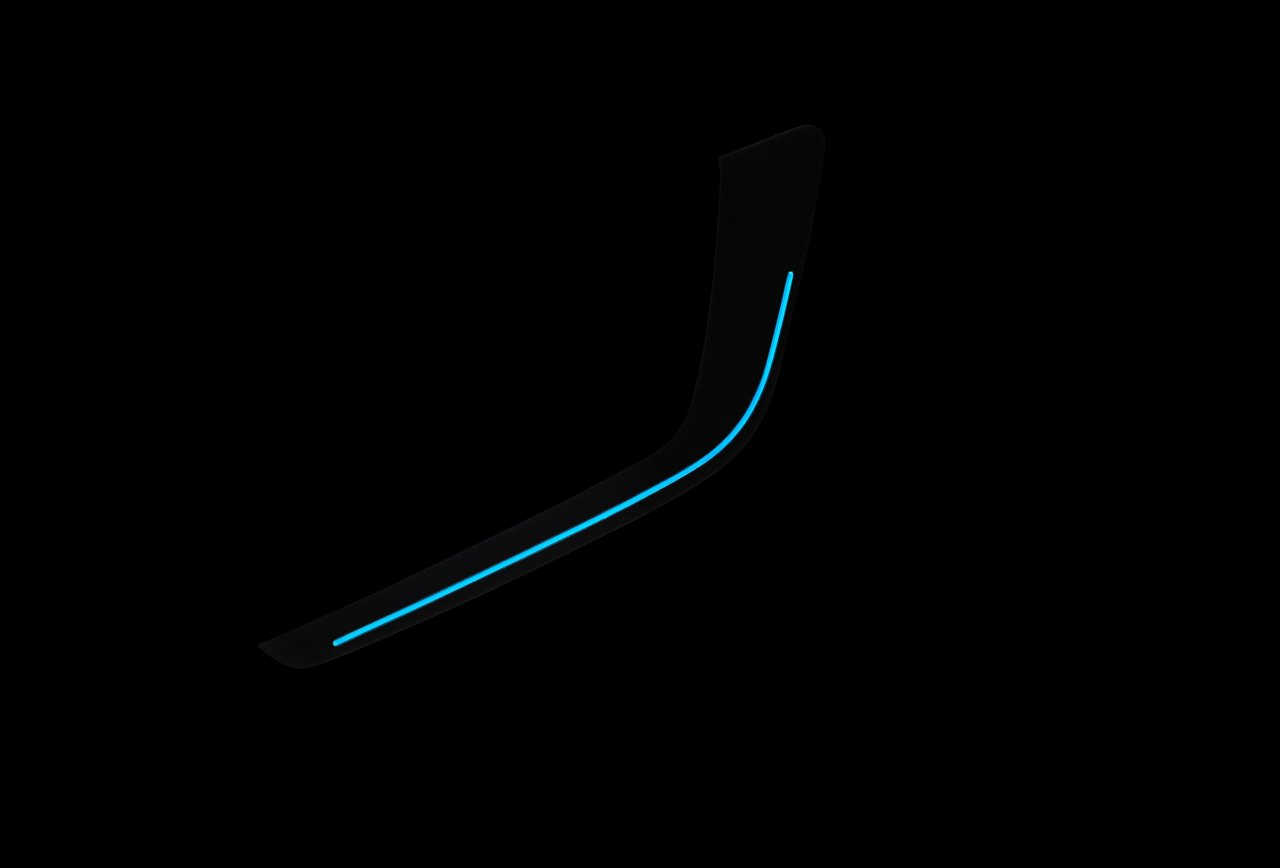

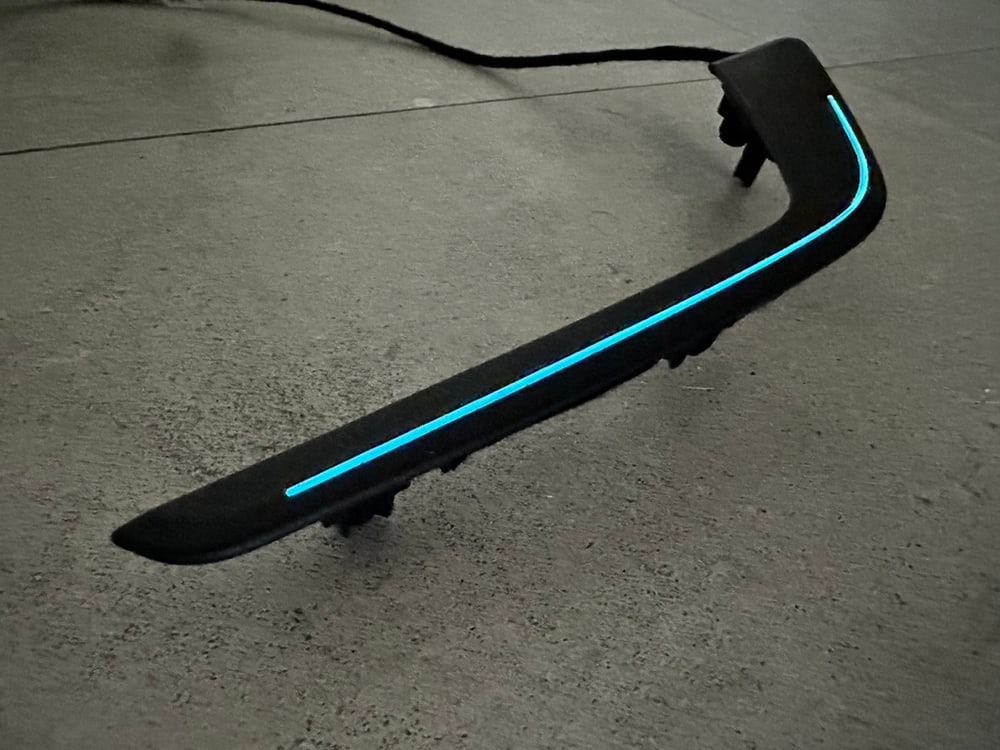

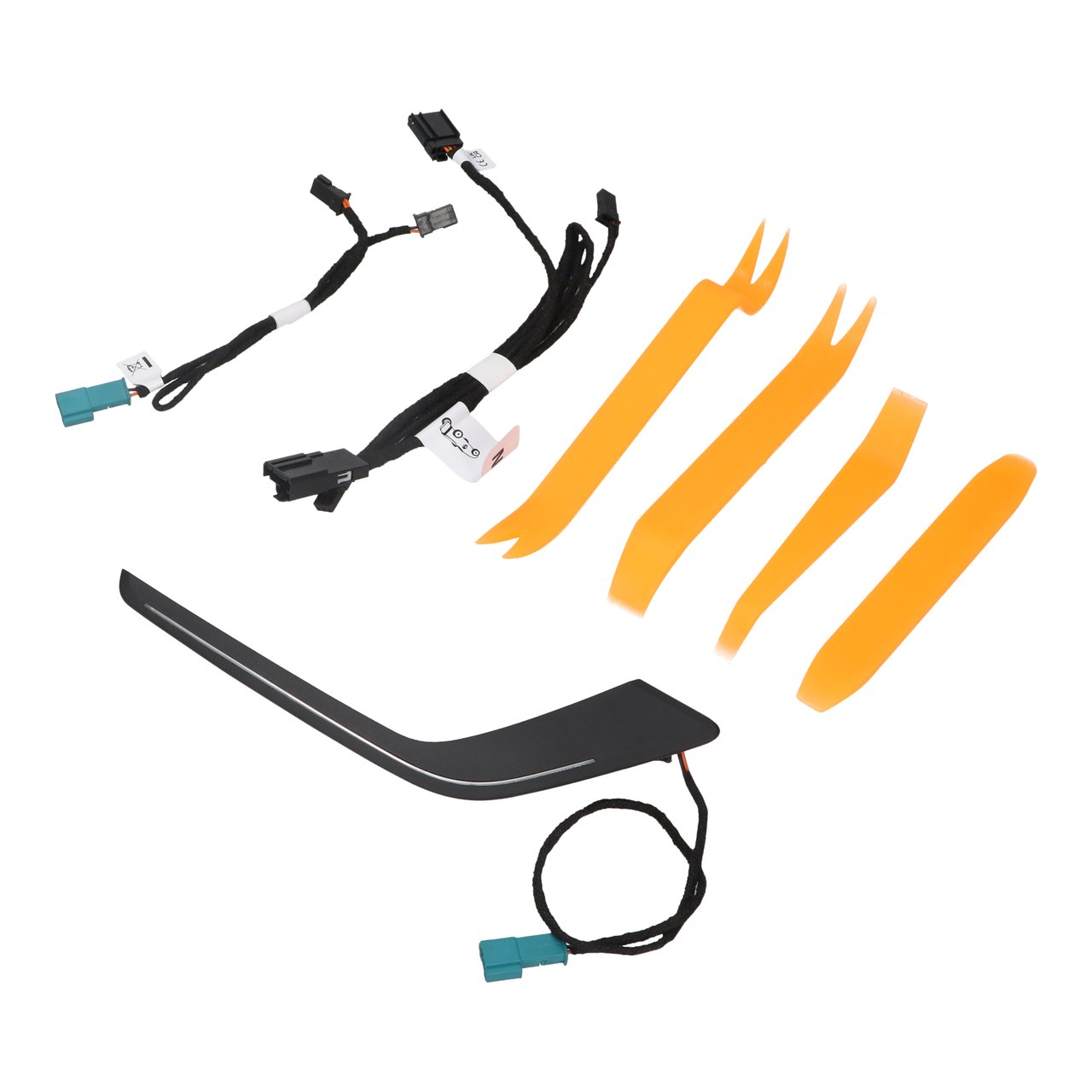

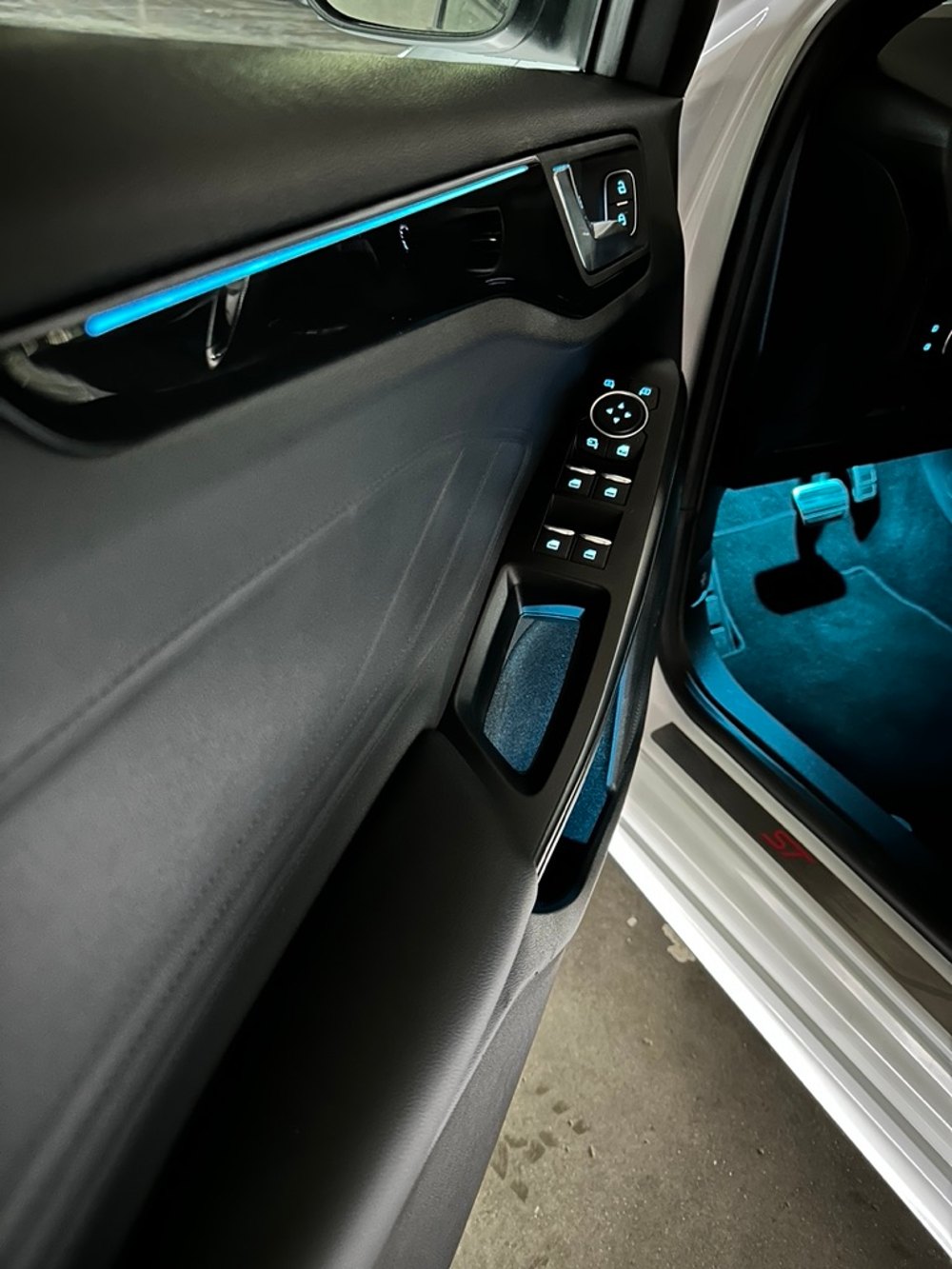

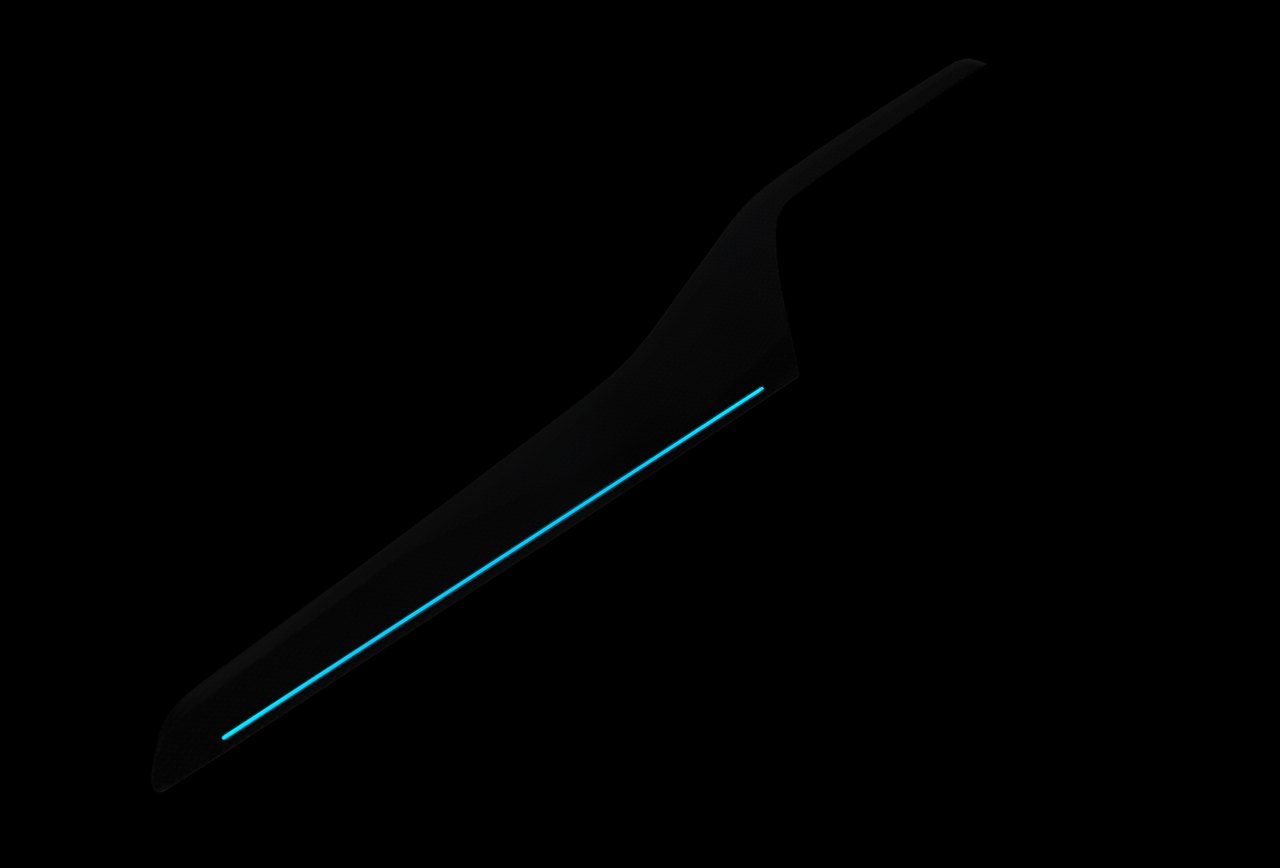

Oba dekory przednich drzwi

Użyj dołączonych podkładek, aby chronić przewód oświetlenia. Wspólne śruby dekoru i klamki dokręcaj delikatnie ręcznie — bez elektronarzędzi przy plastikowych gwintach.

1. Zdejmij boczek drzwi.

   Ostrożnie zdejmij wewnętrzny boczek drzwi, aby dostać się do dekoru, klamki i okablowania.

2. Odepnij zasilanie podświetlenia klamki.

   Odepnij oryginalne złącze zasilające podświetlaną klamkę.

3. Wyjmij oryginalny dekor i klamkę.

   Odkręć ich wspólne śruby mocujące i wyjmij oba elementy.

4. Zamontuj nowy dekor ambient.

   Ułóż podświetlany dekor Forda razem z oryginalną klamką i przykręć oba elementy oryginalnymi śrubami.

   Ważne: Nie dokręcaj śrub zbyt mocno. Gwinty mocowania w dekorze są plastikowe i można je uszkodzić.

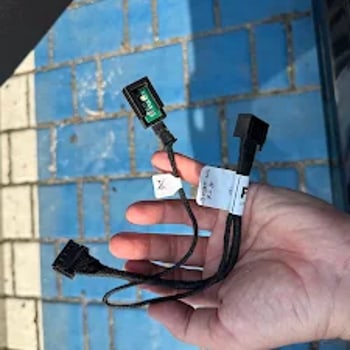

5. Podłącz wiązkę z rozdzielaczem Y.

   Podłącz dedykowany 2-żyłowy rozdzielacz Y Plug & Play do oryginalnego zasilania podświetlenia klamki. Zasili on klamkę i nowy dekor.

6. Powtórz na drugich drzwiach.

   Wykonaj tę samą procedurę z drugą dedykowaną wiązką.

Przed założeniem każdego boczka sprawdź oświetlenie, zabezpiecz przewody przed stukaniem i podłącz ponownie wypięte złącza.

Dekor deski rozdzielczej

1. Zdejmij oryginalny dekor deski

   Ostrożnie wypnij oryginalny dekor, korzystając z narzędzi do demontażu.

2. Podłącz dedykowaną wiązkę

   Podłącz dołączony 4-pinowy adapter Plug & Play przy złączu iluminacji przycisku awaryjnych pod ekranem.

3. Poprowadź i podłącz przewody

   Poprowadź wiązkę za dekorem i podłącz oświetlenie. Zabezpiecz przewód przed montażem.

4. Sprawdź i zamontuj dekor

   Sprawdź działanie Ice Blue, zanim zatrzaśniesz dekor na miejscu.

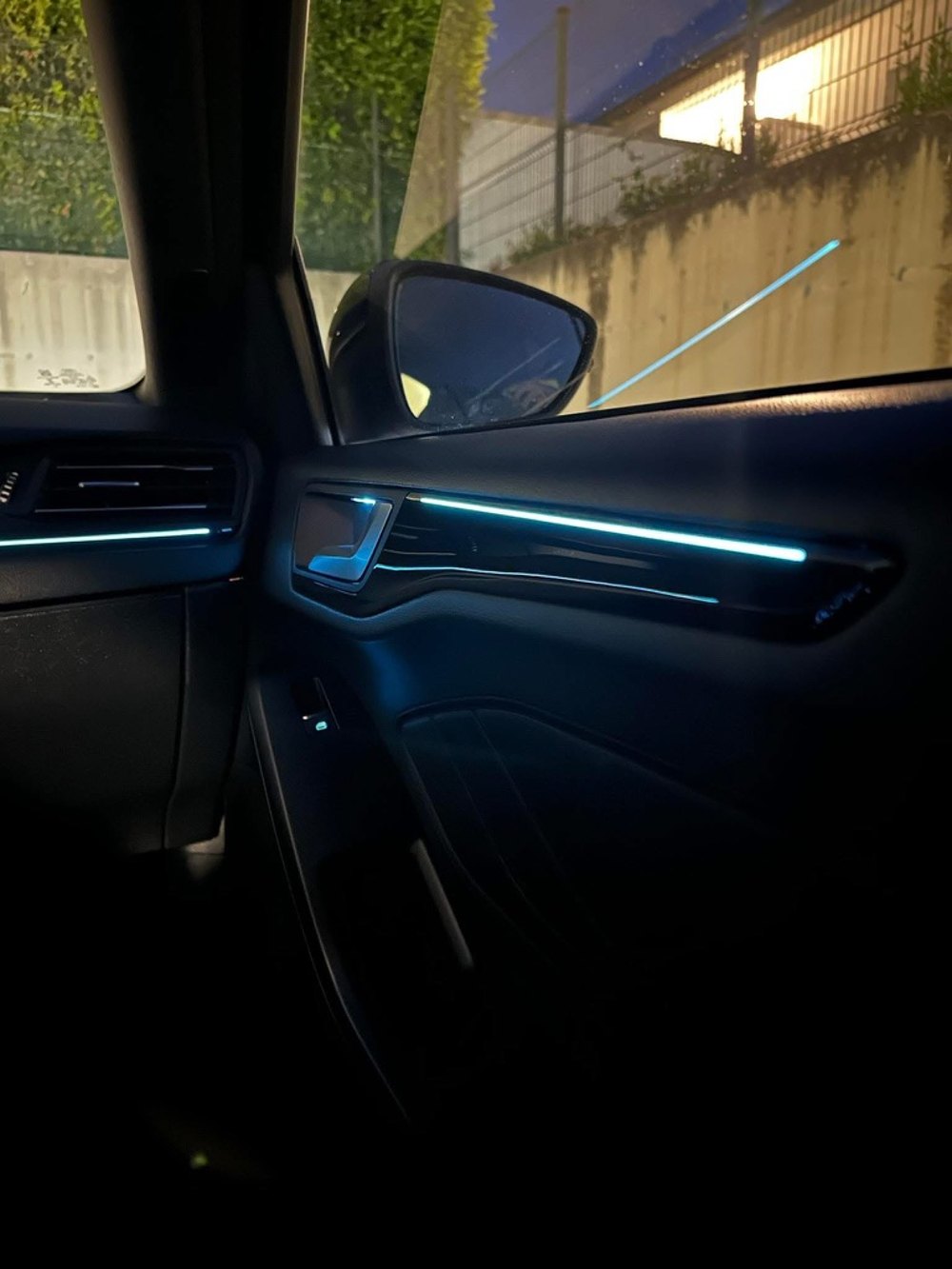

Oba dekory przednich drzwi

Użyj dołączonych podkładek, aby chronić przewód oświetlenia. Wspólne śruby dekoru i klamki dokręcaj delikatnie ręcznie — bez elektronarzędzi przy plastikowych gwintach.

1. Zdejmij boczki drzwi.

   Zdejmij wewnętrzne boczki drzwi, aby dostać się do oryginalnych dekorów i klamek.

2. Wyjmij oryginalne dekory i klamki.

   Odkręć wspólne śruby mocujące i wyjmij oryginalne dekory razem z klamkami.

3. Zamontuj nowe dekory ambient.

   Ułóż podświetlane dekory Forda razem z oryginalnymi klamkami i przykręć je oryginalnymi śrubami.

   Ważne: Nie dokręcaj śrub zbyt mocno. Dekor ma plastikowe gwinty mocowania.

4. Podłącz wiązkę drzwi pasażera.

   Podłącz nowy dekor do obwodu podświetlenia przełącznika szyby przednich drzwi pasażera.

5. Podłącz wiązkę drzwi kierowcy.

   Podłącz dekor drzwi kierowcy do obwodu podświetlenia przycisku centralnego zamka w klamce drzwi kierowcy.

Przed założeniem każdego boczka sprawdź oświetlenie, zabezpiecz przewody przed stukaniem i podłącz ponownie wypięte złącza.

Dekor deski rozdzielczej

1. Zdejmij oryginalny dekor deski

   Ostrożnie wypnij oryginalny dekor, korzystając z narzędzi do demontażu.

2. Podłącz dedykowaną wiązkę

   Podłącz dołączony 4-pinowy adapter Plug & Play przy złączu iluminacji przycisku awaryjnych pod ekranem.

3. Poprowadź i podłącz przewody

   Poprowadź wiązkę za dekorem i podłącz oświetlenie. Zabezpiecz przewód przed montażem.

4. Sprawdź i zamontuj dekor

   Sprawdź działanie Ice Blue, zanim zatrzaśniesz dekor na miejscu.

Oba dekory przednich drzwi

Użyj dołączonych podkładek, aby chronić przewód oświetlenia. Wspólne śruby dekoru i klamki dokręcaj delikatnie ręcznie — bez elektronarzędzi przy plastikowych gwintach.

1. Zdejmij boczki drzwi.

   Zdejmij wewnętrzne boczki drzwi, aby dostać się do dekorów, klamek i okablowania.

2. Wymień oryginalne dekory.

   Odkręć wspólne śruby mocujące, wyjmij oryginalne dekory i klamki, a następnie zamontuj nowe podświetlane dekory Forda razem z oryginalnymi klamkami.

   Ważne: Nie dokręcaj śrub zbyt mocno. Gwinty mocowania w dekorze są plastikowe.

3. Podłącz wiązkę drzwi pasażera.

   Podłącz dekor ambient drzwi pasażera do obwodu podświetlenia przełącznika szyby przednich drzwi pasażera.

4. Podłącz wiązkę 3A do DDM.

   Włóż dwa fabrycznie osadzone terminale wiązki 3A w wyznaczone pozycje zasilania podświetlenia w oryginalnym złączu modułu drzwi kierowcy.

   Połączenie DDM Plug & Play: W odróżnieniu od zwykłego złącza wtykowego wiązka 3A używa dwóch fabrycznie osadzonych terminali wkładanych w oryginalne złącze DDM. Nie trzeba ciąć, lutować ani kodować. Obejrzyj dedykowany film, aby rozpoznać właściwe pozycje złącza.

5. Podłącz wiązkę 3B.

   Połącz wiązkę boczka 3B z wiązką 3A ich rozłączanym złączem. Wiązka 3B zasila nowy dekor ambient przez własne złącze.

6. Dokończ montaż.

   Sprawdź połączenia i oświetlenie, a następnie zamontuj boczki drzwi.

Przed założeniem każdego boczka sprawdź oświetlenie, zabezpiecz przewody przed stukaniem i podłącz ponownie wypięte złącza.

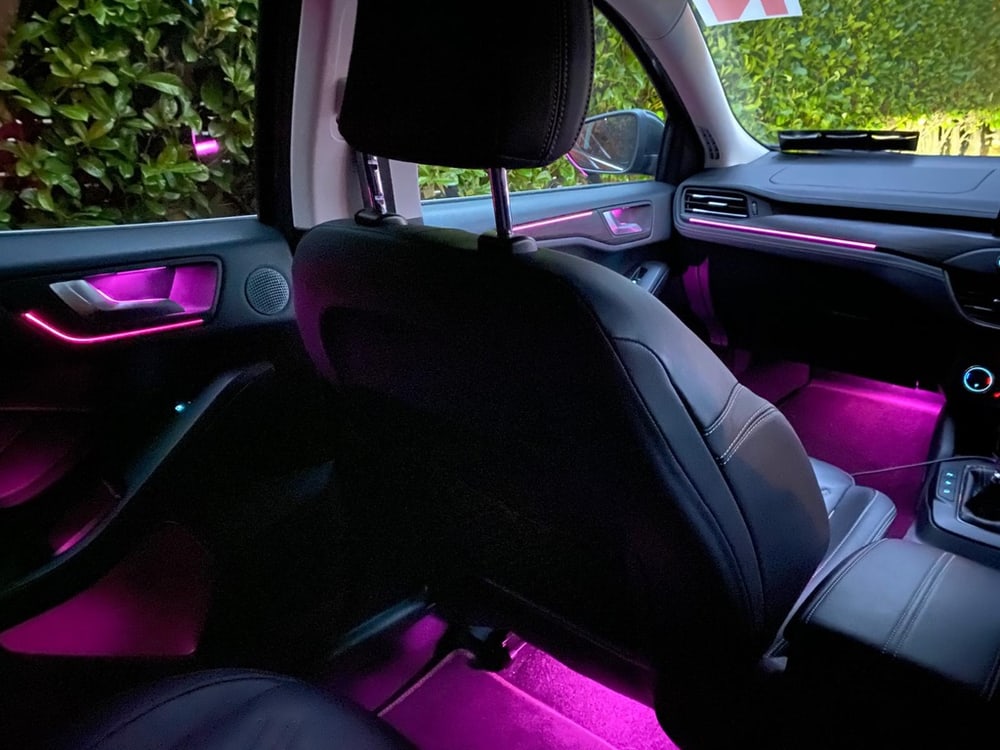

Dekor deski rozdzielczej

1. Zdejmij oryginalny dekor deski

   Ostrożnie wypnij oryginalny dekor, korzystając z narzędzi do demontażu.

2. Podłącz dedykowaną wiązkę

   Podłącz rozgałęźnik Plug & Play do przedniej lampki pasażera przy nogach, pozostawiając lampkę podłączoną.

3. Poprowadź i podłącz przewody

   Poprowadź dodatkowy przewód za dekorem i podłącz oświetlenie deski. Zabezpiecz przewód przed montażem.

4. Sprawdź i zamontuj dekor

   Sprawdź oświetlenie i zmianę kolorów w SYNC przed zamontowaniem dekoru.

Oba dekory przednich drzwi

Użyj dołączonych podkładek, aby chronić przewód oświetlenia. Wspólne śruby dekoru i klamki dokręcaj delikatnie ręcznie — bez elektronarzędzi przy plastikowych gwintach.

1. Zdejmij boczek drzwi.

   Ostrożnie zdejmij wewnętrzny boczek drzwi, aby dostać się do dekoru, klamki i okablowania.

2. Odepnij zasilanie podświetlenia klamki.

   Odepnij oryginalne złącze zasilające podświetlaną klamkę.

3. Wyjmij oryginalny dekor i klamkę.

   Odkręć ich wspólne śruby mocujące i wyjmij oba elementy.

4. Zamontuj nowy dekor ambient.

   Ułóż podświetlany dekor Forda razem z oryginalną klamką i przykręć oba elementy oryginalnymi śrubami.

   Ważne: Nie dokręcaj śrub zbyt mocno. Gwinty mocowania w dekorze są plastikowe i można je uszkodzić.

5. Podłącz wiązkę z rozdzielaczem Y.

   Podłącz dedykowany 3-żyłowy rozdzielacz Y Plug & Play Multicolor do oryginalnego zasilania podświetlenia klamki. Zasili on klamkę i nowy dekor.

6. Powtórz na drugich drzwiach.

   Wykonaj tę samą procedurę z drugą dedykowaną wiązką.

Przed założeniem każdego boczka sprawdź oświetlenie, zabezpiecz przewody przed stukaniem i podłącz ponownie wypięte złącza.

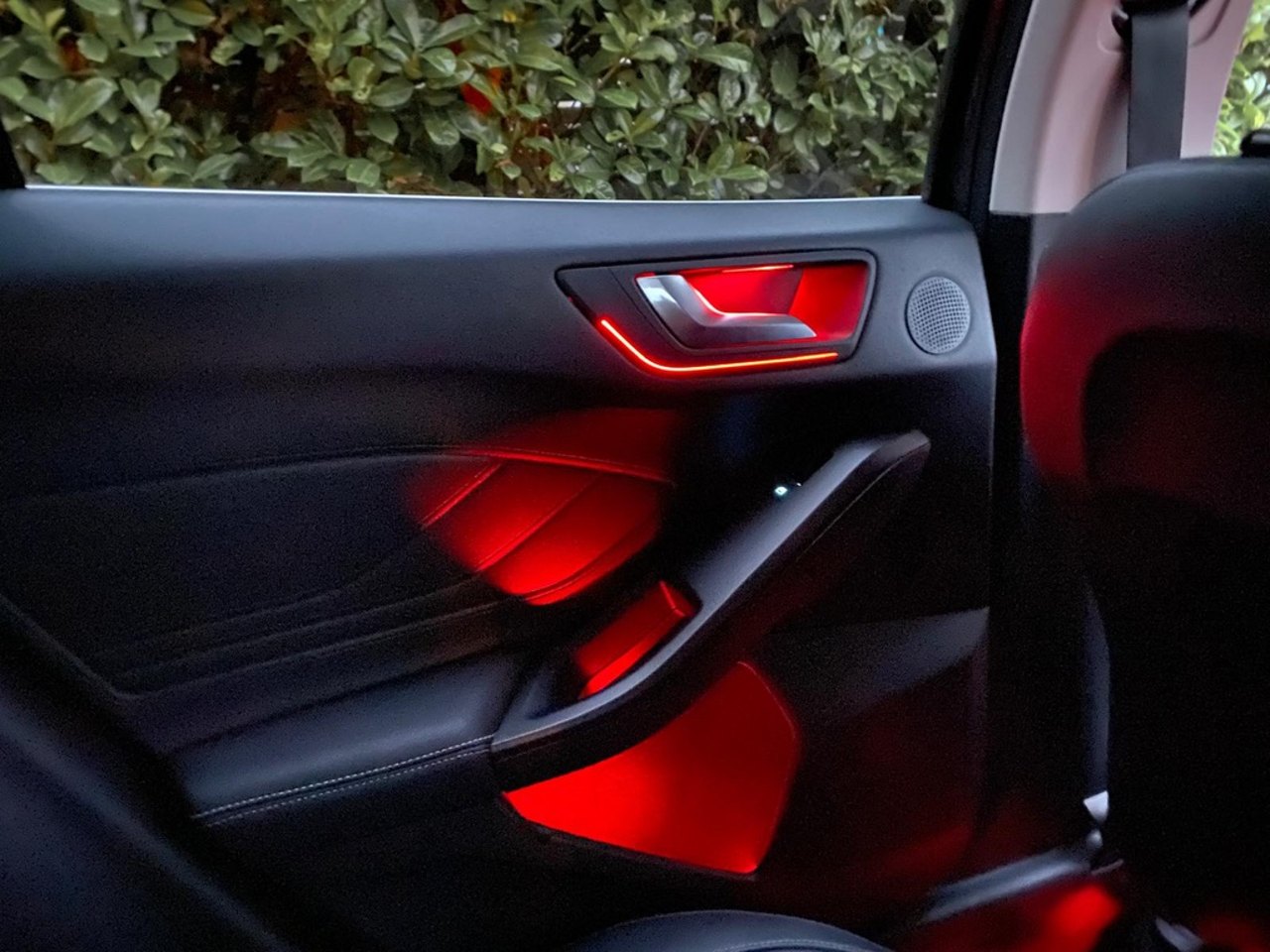

Tylne klamki już oświetlone

1. Zdejmij boczek drzwi

   Zdemontuj tapicerkę tylnych drzwi i odłącz oświetlenie klamki.

2. Wymień dekor

   Odkręć wspólne śruby dekoru i klamki. Zamontuj podświetlany dekor i przykręć klamkę.

   Uwaga: Załóż podkładki chroniące przewód wewnątrz dekoru. Śruby dokręcaj delikatnie ręcznie — bez wkrętarki. Zbyt duża siła może zerwać plastikowy gwint lub uchwyt.

3. Podłącz krótką wiązkę

   Wepnij dołączony rozgałęźnik Y w istniejące oświetlenie klamki, zasilając klamkę i nowy dekor.

4. Sprawdź i złóż drzwi

   Zabezpiecz przewody, sprawdź oświetlenie i zamontuj tapicerkę drzwi.

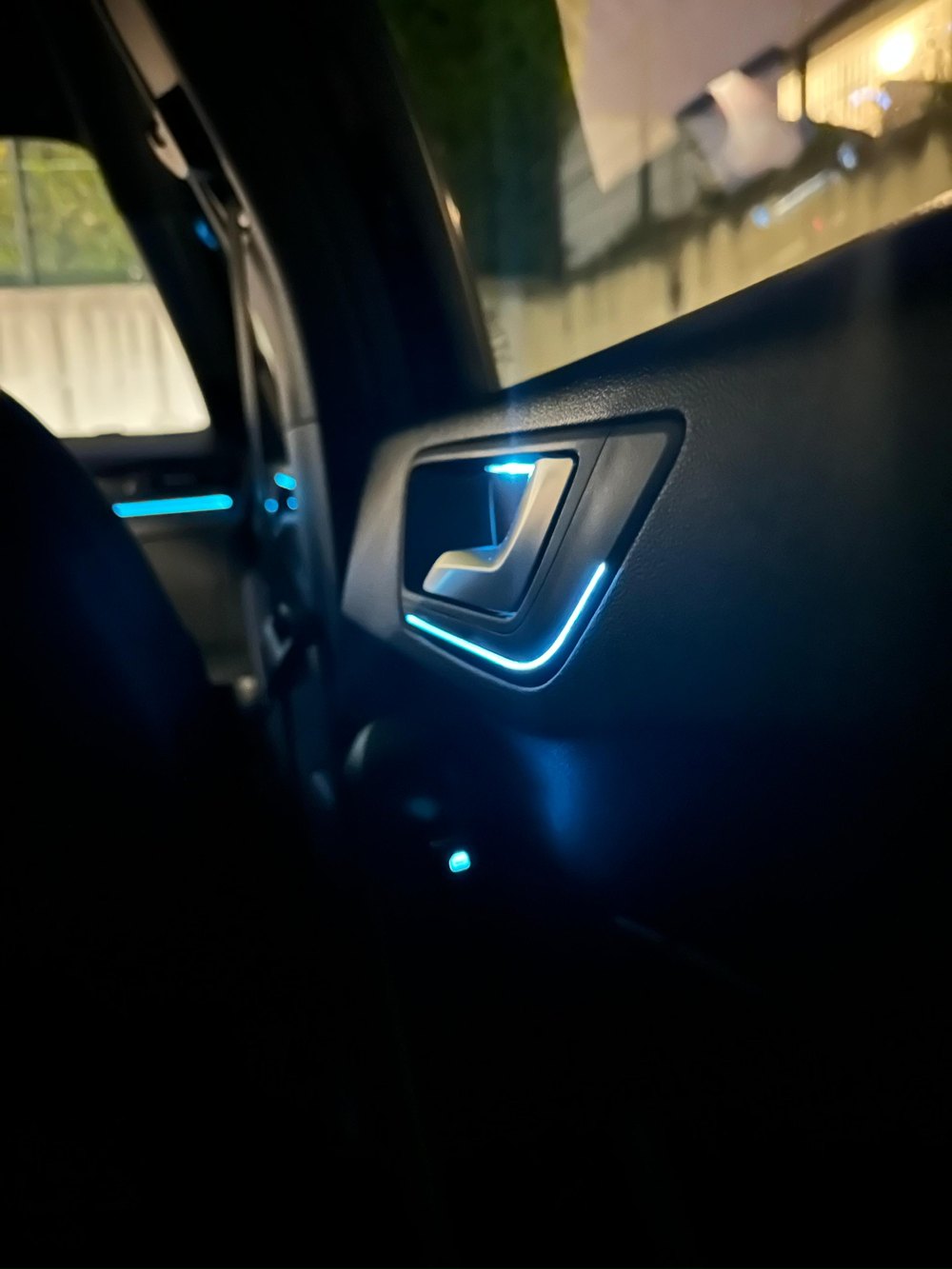

Ice Blue z przycisku tylnej szyby

1. Zdejmij boczek drzwi

   Zdemontuj tapicerkę tylnych drzwi, aby uzyskać dostęp do dekoru i przewodów.

2. Wymień dekor

   Odkręć wspólne śruby dekoru i klamki. Zamontuj podświetlany dekor i przykręć klamkę.

   Uwaga: Załóż podkładki chroniące przewód wewnątrz dekoru. Śruby dokręcaj delikatnie ręcznie — bez wkrętarki. Zbyt duża siła może zerwać plastikowy gwint lub uchwyt.

3. Podłącz przy przycisku szyby

   Wepnij dołączoną wiązkę w iluminację przycisku tylnej szyby. Ta sama metoda obowiązuje po obu stronach.

4. Sprawdź i złóż drzwi

   Zamocuj przewody, aby nie przemieszczały się ani nie stukały. Sprawdź oświetlenie i zamontuj tapicerkę.

Multicolor z kabiny

1. Wymień dekor

   Zdejmij tapicerkę tylnych drzwi, odkręć wspólne śruby klamki i dekoru, a następnie zamontuj podświetlany dekor.

   Uwaga: Załóż podkładki chroniące przewód wewnątrz dekoru. Śruby dokręcaj delikatnie ręcznie — bez wkrętarki. Zbyt duża siła może zerwać plastikowy gwint lub uchwyt.

2. Przygotuj dostęp do trasy przewodów

   Odłącz głośnik i odkręć jego trzy śruby. Przesuń przedni fotel maksymalnie do przodu, odsuń pas i zdejmij osłonę słupka B.

3. Przeprowadź przewód do kabiny

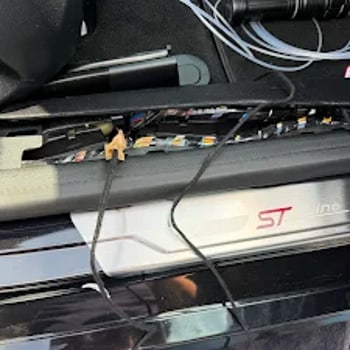

   Zwolnij gumowy łącznik między drzwiami a nadwoziem. Użyj nylonowej pilotki, aby przeciągnąć przewód wolnym kanałem. Przeprowadź odcinek w drzwiach przez dodatkowy gumowy przepust na stronę tapicerki.

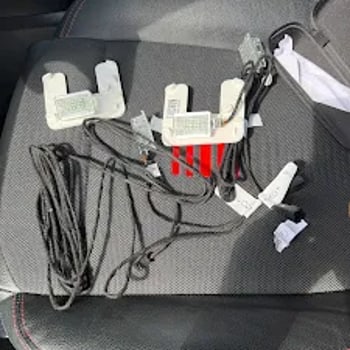

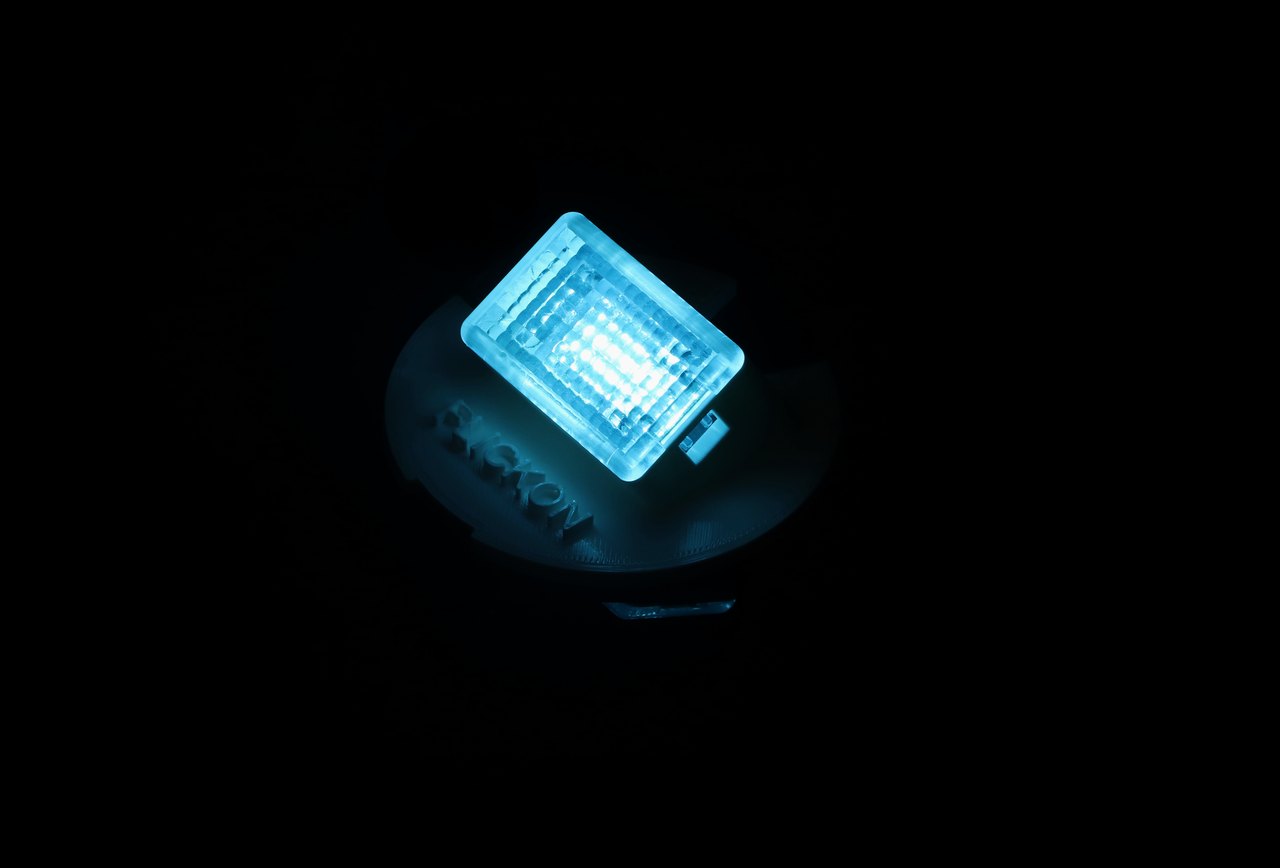

4. Podłącz przy przedniej lampce pod nogami

   Poprowadź przewód pod osłoną progu do przedniej lampki po tej samej stronie. Wepnij dołączony rozgałęźnik Plug & Play Y, pozostawiając lampkę podłączoną.

5. Zabezpiecz i sprawdź

   Zabezpiecz przewód na całej trasie, podłącz tylny dekor i sprawdź oświetlenie przed złożeniem.

6. Zamontuj zdjęte elementy

   Osadź gumowe łączniki i przepusty, podłącz i przykręć głośnik, a następnie załóż osłonę słupka B, progu i tapicerkę drzwi.
